Chap 3 - 2. 아키텍처 패턴

point!!

1.  아키텍처의 각 패턴들의 특징을 확실히 파악할 것.
2.  파이프 - 필터 패턴의 개념과 특징을 묻는 문제가 출제.
3.  모델 - 뷰 - 컨트롤러 패턴의 각 부분별 역할을 묻는 문제가 출제
   • 모델은 보관, 제어는 변경, 뷰는 보이는 역할.

---

1. 아키텍처 패턴의 개요

아키텍처 패턴?

아키텍처를 설계할 때 참조할 수 있는 전형적인 해결 방식 또는 예제를 의미한다.

• 시스템의 구조를 구성하기 위한 기본적인 윤곽을 제시.
• 아키텍처 스타일 또는 표준 아키텍처라고도 한다.
• 서브시스템과 그 역할이 정의되어 있으며, 서브시스템 사이의 관계와 여러 규칙, 지침 등이 포함되어 있다.
• 종류
  • 레이어 패턴
  • 클라이언트-서버 패턴
  • 파이프-필터 패턴
  • MVC 패턴 등

아키텍처 패턴의 장점

1.  시행착오를 줄여 개발 시간을 단축시킴.
2.  고품질의 소프트웨어를 생산할 수 있음.
3.  안정적인 개발이 가능.
4.  의사소통이 간편해짐.
5.  이해하는 것이 쉬워 개발에 참여하지 않은 사람도 손쉽게 유지보수가 가능.
6.  시스템의 특성을 개발 전에 예측하는 것이 가능해짐.

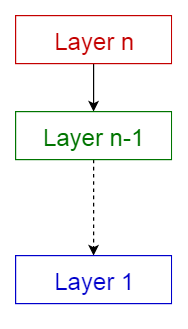

2.  레이어 패턴(Layers pattern)

시스템을 계층(Layer)으로 구분하여 구성하는 고전적 방법



레이어 패턴

• 각각의 서브시스템들이 계층 구조를 이루며, 하위계층은 상위계층에 대한 서비스 제공자가 되고, 상위계층은 하위 계층의 클라이언트가 된다.
• 서로 마주보는 두 개의 계층 사이에서만 상호작용이 이루어짐.
• 변경 사항을 적용할 때도 서로 마주보는 두 개의 계층에만 영향을 미치므로 변경작업이 용이.
• 특정 계층만을 교체해 시스템을 개선하는 것이 가능.
• 대표적으로 OSI 참조 모델이 있음.

3. 클라이언트 - 서버 패턴(Client-Server Pattern)

하나의 서버 컴포넌트*와 다수의 클라이언트 컴포넌트로 구성되는 패턴.



* 컴포넌트

독립적인 업무 또는 기능을 수행하는 실행코드 기반으로 작성된 모듈.



클라이언트 - 서버 패턴

• 사용자는 클라이언트와만 의사소통을 함.
• 즉, 클라이언트를 통해 서버에 요청하고 클라이언트가 응답을 받아 사용자에게 제공하는 방식으로 서비스를 제공.
• 클라이언트의 요청에 대비해 항상 대기 상태를 유지해야 함.
• 요청과 응답을 받기 위해 동기화되는 경우를 제외하고는 서로 독립적임.

4. 파이프 - 필터 패턴 (Pipe-Filter Pattern)

파이프-필터 패턴

데이터 스트림* 절차의 각 단계를 필터 컴포넌트로 캡슐화하여 파이프를 통해 데이터를 전송하는 패턴.



* 데이터 스트림

데이터가 송, 수신되거나 처리되는 일련의 연속적인 흐름



• 필터 컴포넌트는 재사용성이 좋고, 추가가 쉬워 확장이 용이.
• 필터 컴포넌트들을 재배치하여 다양한 파이프라인을 구축하는 것이 가능.
• 파이프-필터 패턴은 데이터 변환, 버퍼링, 동기화 등에 주로 사용.
• 필터 간 데이터 이동 시 데이터 변환으로 인한 오버헤드가 발생.
• 대표적으로 UNIX의 쉘(Shell)이 있다.

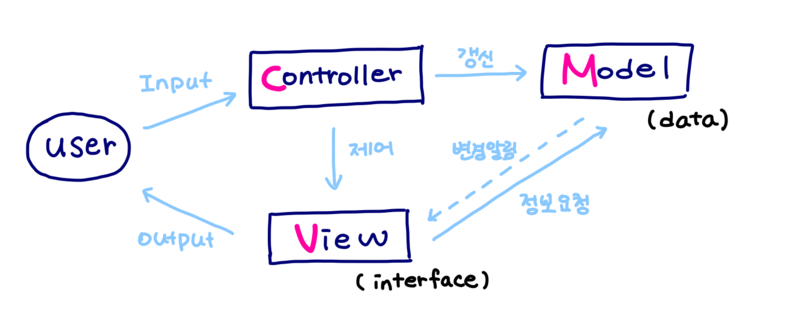

5. 모델 - 뷰 - 컨트롤러(MVC Pattern)

MVC 패턴

1.  모델(Model) : 서브시스템의 핵심 기능과 데이터를 보관.
2.  뷰(View) : 사용자에게 정보를 표시.
3.  컨트롤러(Controller) : 사용자로부터 입력된 변경 요청을 처리하기 위해 모델에게 명령을 보낸다.

• 각 부분은 별도의 컴포넌트로 분리되어 있으므로 서로 영향을 받지 않고 개발 작업을 수행할 수 있음.
• 여러 개의 뷰를 만들 수 있으므로 대화형 애플리케이션에 적합.
